การวัดค่าความเหนี่ยวนำไฟฟ้า

การวัดค่าความเหนี่ยวนำไฟฟ้า (อย่างง่าย)



         อุปกรณ์ที่ใช้

             เครื่องกำเนิดไฟฟ้ากระแสสลับ, ออสิโลสโคบ , แผงวงจร,ตัวเหนี่ยวนำ,ตัวต้านทาน

         ตัวเก็บประจุ



วิธีแรก

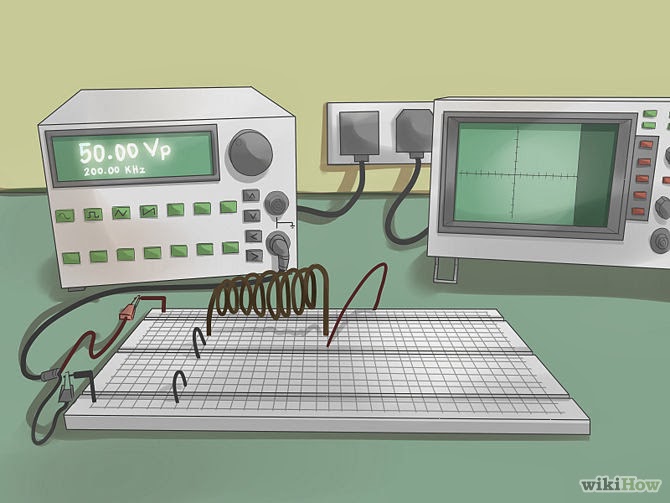

    ต่อตัวเหนี่ยวนำผ่าน voltage source ดังรูป

ใช้ Oscilloscope วัดสัญญาณของกระแสที่ผ่านตัวเหนี่ยวนำ ดังรูป

อ่านค่ากระแสงสูงสุด Ip (Current Peak)  และ ความถี่จาก Oscilloscope (จากภาพได้ 5A ความถี่ 20kHz)

หาค่า V คูณกับ T ( T= คาบเวลา = 1/F )

จาก หน่วยของตัวเหนี่ยวนำ Henry หรือ Volt - second per Ampere

จะได้ ค่า L = VT/I  แทนค่าที่วัดได้ ก็จะได้ค่า ความเหนี่ยวนำออกมา

วิธีที่ 2

ต่อตัวต้านทานอนุกรมกับตัวเหนี่ยวนำตามรูป

ให้กระแสงไหลเข้าวงจร

วัด Volt ที่จุด A และ B ตามภาพ  ปรับค่ากระแสไปเรื่อยๆจนกว่าค่า Volt ที่จุด B จะเป็นครึ่งหนึ่ง

ของ Volt input ( Volt ที่จุด A )

หาความถี่ของกราฟกระแสดังรูป (ความถี่หน่วย kHz)

คำนวนหา L ได้จากสูตรตามรูปข้างบน โดย f ใช้หน่วย kHz และ ค่า L ที่ได้จากสูตรนี้

จะอยู่ในหน่วย uH ( ไมโครเฮนรี )
